建築・土木資材の製造販売：柏市 株式会社 広宣

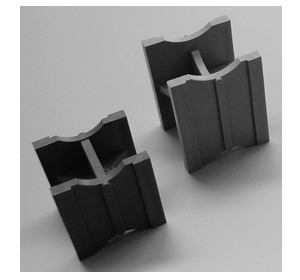

ポリサイコロ（キャラメル）
	規格 用途 入数 H30 一般配筋用 1,000個 H30-40 800個 H30-40-50-60 兼用型 250個 H40-50-60-70 兼用型 200個 H30-40 ※プレート付 300個 ●プラスチック製で錆がなく、優れた耐久性 ●打放し工事に最適 ※プレート幅=70mm

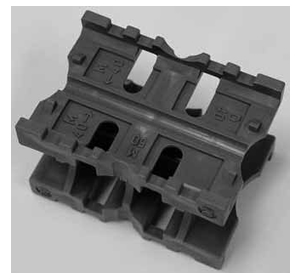

マルチサイコロ
	適応寸法 （ワイヤーメッシュ） 適用寸法（D筋） 入数 40mm〜50mm 40mm〜70mm 200個 ●ワイヤーメッシュ・鉄筋多目的スペーサー ●ワイヤーメッシュ、D筋の配筋が可能

メッシュ用サイコロ
	規格 入数 H30-40 200個 H40-50 200個 H50-60 200個 ●一つが2サイズを兼用、作業内容に応じて使い分けが可能 ●多数の開口窓でコンクリートがスムーズに充てん可能 ●断熱材の上でも使用が可能 適応寸法 （ワイヤーメッシュ） 適用寸法（D筋） 入数 30mm 40mm 350個

ポリタワー（コシカケ）
	規格 入数 H50-60 500個 H70-80 300個 H90-100 200個 H110-120 150個 H130-140 100個 H150-160 100個 H170-180 50個 ●スラブ上筋用スペーサー ●打放しスラブに最適 ●タワー型のため下筋をかわすことができます

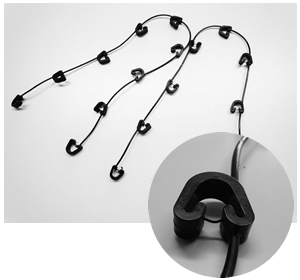

ワリバンラック
	対応鉄筋径 ピッチ 段数 長さ D10-13 100mm 9段 800mm 150mm 6段 ●梁交差部柱フープ筋取付け

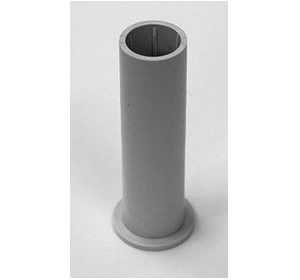

カブリキャップ
	規格 入数 D10-13兼用 1,000個 ●接点から30mm鉄筋をフロート ●鉄筋先端の錆止め効果

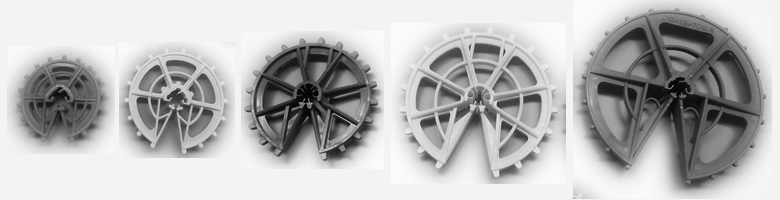

ポリドーナツ

サイズ 装着可能鉄筋 カブリ厚 装着可能鉄筋 入数 備考 10-13×30 D10/D13 30mm 緑・グレー 700個 兼用サイズ 10-13×40 D10/D13 40mm 黄・グレー 500個 兼用サイズ 10-13×50 D10/D13 50mm 茶・グレー 250個 兼用サイズ 10-13×60 D10/D13 60mm 白・グレー 200個 兼用サイズ 10-13×70 D10/D13 70mm グレー 150個 兼用サイズ 10-13×75 D10/D13 75mm グレー 100個 兼用サイズ 16-19×70 D16/D19 70mm グレー 150個 兼用サイズ 13-16×80 D13/D16 80mm 青・グレー 120個 兼用サイズ 13-16×90 D13/D16 90mm グレー 100個 兼用サイズ 13-16×95 D13/D16 95mm グレー 100個 兼用サイズ 16×50 D16 50mm グレー 250個   16×60 D16 60mm グレー 200個   ●鉄筋に必要不可欠なスペーサーシリーズ　 ●コンクリートの流入を妨げない形状でズレ、脱落防止 ●その他サイズなどお問い合わせ下さい

スペーサー強度基準表

部位 位置 使用数量 使用ピッチ(cm) 商品名 強度基準(kg) 許容量 基礎 ベース筋 4回以上/柱   スチールコシカケ 350 ベーススペーサー 500 ポリサイコロ 250     スラブ 上端筋 1.3個/㎡ （単品型） 90×90 ポリサイコロ 120 ポリコシカケ 150 パテントスペーサー 160 キャップ付きスペーサー 160         下端筋 0.6個/㎡ （バー型） 90×180 バー型スペーサー 300 デッキスペーサー 300     壁 側面 0.5個/㎡ 150×150 ドーナツ〜D16 50 ドーナツD19〜D22 90   60     柱 側面 （柱1本当り） 柱幅1m以内16個 柱幅1m以上24個 上段、中段の帯筋 柱幅1m以内2個 柱幅1m以上3個 ドーナツ〜D16 50             梁 梁底 0.67個/m 150cm間隔 梁S 300 梁W 300 ポリサイコロ 250     側面 0.67個/m 150cm間隔 ドーナツ〜D16 50     ※ １）安全率は、1.5以上とする。 ２）許容値変位は、5mm以内とする。 ３）参考：鉄筋コンクリート造配筋指針、同解説（日本建築学会）
