HOME > パテントスペーサー各種

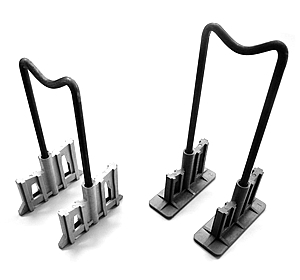

上下一発スペーサー
規格

入数(普通用)

入数(プレート用)
30×40-H60 200個 100個
30×40-H70
30×40-H80
30×40-H90
30×40-H100
30×40-H110
30×40-H120
30×40-H130
30×40-H140
30×40-H150

●下筋30mm、40mmを一つで兼用
●上筋、下筋兼用で取付け時の手間を削減
●グラインダー掛けでマンション建築に最適
●橋脚工事にはご使用出来ません

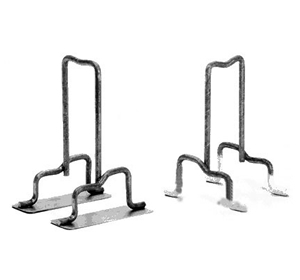

上下一発スペーサー
鋼製上下一発スペーサー
規格

入数(普通用)

入数(プレート用)
30×40-H70 150個 150個
30×40-H80
30×40-H90
30×40-H100
30×40-H110
30×40-H120
30×40-H130
30×40-H140
30×40-H150

●上下一発でセット可能
●下筋高さが30mmと40mmを一つで兼用

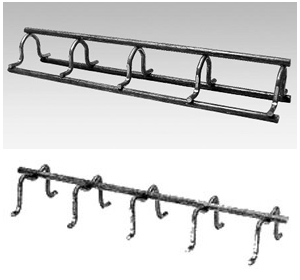

バー型スペーサー

●防錆付・プレート付・キャップ付・クロから指定して下さい
●高さ(H)×長さ(L)を指定して下さい
●ベランダの配筋、腰抜けスラブの防止に最適
●スラブの配筋作業の効率化

梁用バー型スペーサー(梁W・梁S)


●防錆付、防錆ナシから指定して下さい
●高さ(H)×長さ(L)を指定して下さい
●梁底、二段筋受にご使用出来ます
●橋脚工事にはご使用出来ません
●受注生産につき、納期を頂く場合がございます。

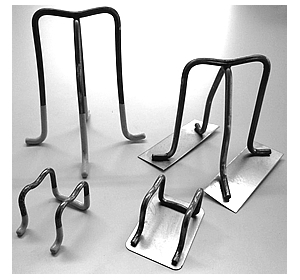

パテントスペーサー
防錆・プレート付
規格

入数(防錆付)

入数(プレート付)
30mm 500個 300個
40mm 500個 300個
50mm 300個 250個
60mm 300個 250個
70mm 300個 200個
80mm 250個 200個
90mm 250個 200個
100mm 250個 150個
110mm 200個 150個
120mm 200個 150個
130mm 200個 150個
140mm 200個 150個
150mm 200個 150個

●その他サイズはお問い合わせ下さい

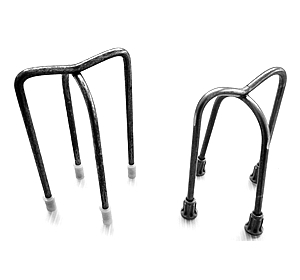

パテントスペーサー
キャップ付
規格

入数

30mm 500個
40mm 400個
50mm 200個
60mm 100個
70mm
80mm
90mm
100mm
110mm
120mm
130mm
140mm
150mm

●コンクリートの目違い防止
●その他サイズはお問い合わせ下さい

スペーサー強度基準表

部位

位置

使用数量 使用ピッチ(cm) 商品名 強度基準(kg)
許容量
基礎 ベース筋 4回以上/柱   スチールコシカケ 350
ベーススペーサー 500
ポリサイコロ 250

スラブ 上端筋 1.3個/㎡
(単品型)
90×90 ポリサイコロ 120
ポリコシカケ 150
パテントスペーサー 160
キャップ付きスペーサー 160


下端筋 0.6個/㎡
(バー型)
90×180 バー型スペーサー 300
デッキスペーサー 300

側面 0.5個/㎡ 150×150 ドーナツ〜D16 50
ドーナツD19〜D22 90
  60

側面 (柱1本当り)
柱幅1m以内16個
柱幅1m以上24個
上段、中段の帯筋
柱幅1m以内2個
柱幅1m以上3個
ドーナツ〜D16 50



梁底 0.67個/m 150cm間隔 梁S 300
梁W 300
ポリサイコロ 250

側面 0.67個/m 150cm間隔 ドーナツ〜D16 50



1)安全率は、1.5以上とする。
2)許容値変位は、5mm以内とする。
3)参考:鉄筋コンクリート造配筋指針、同解説(日本建築学会)
